Official PAct · 九大失败模式

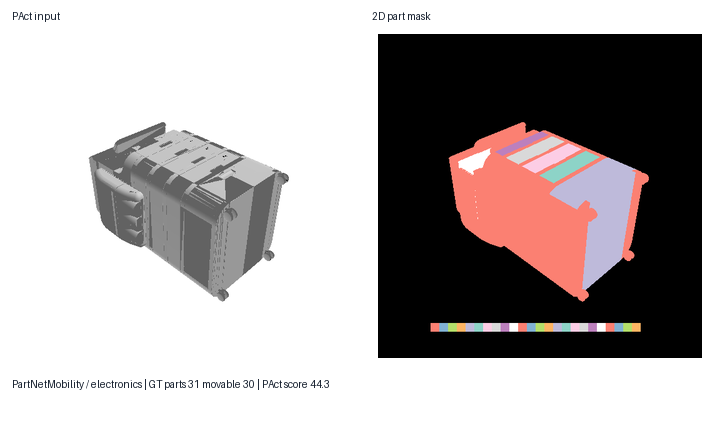

① 复杂物体 / 高 part count

weighted score	44.30
part_count_mae	0
joint_count_mae	8
joint_F1	0.077
axis° (matched)	24.2

失败原因：cardfix 让 part 数对得上（0 误差），但 PAct 在 32 个候选关节上做轴向回归时被稀释 —— 它能"长出"零件，却无法在如此多 part 之间维持一致的折页/拉链约束。

改进方向

1. 结构化解码：关节预测改成 part-图上的 GNN 消息传递
2. render-and-compare loss：用预测关节驱动 mesh 重渲染回压 RGB
3. 课程式训练：先 ≤6 关节，再线性递增到 32+

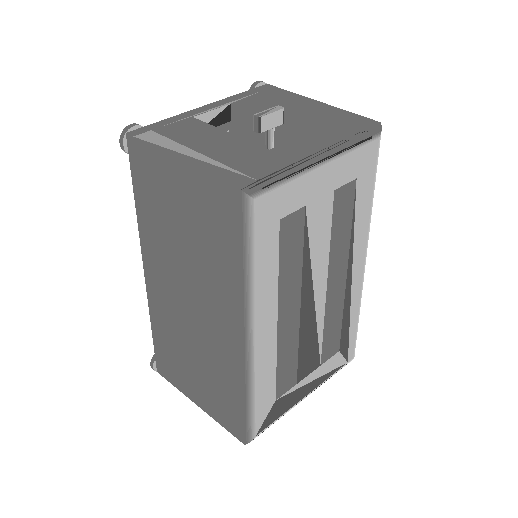

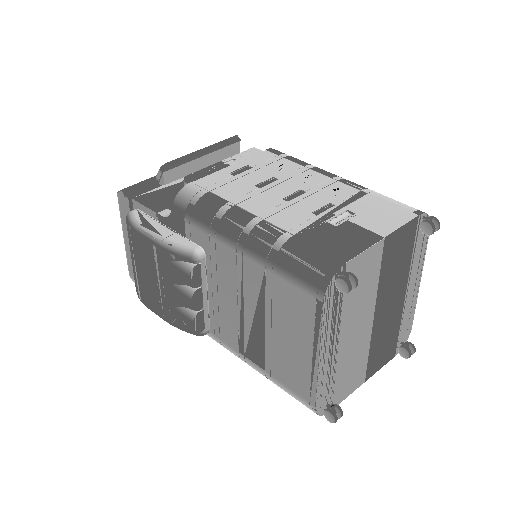

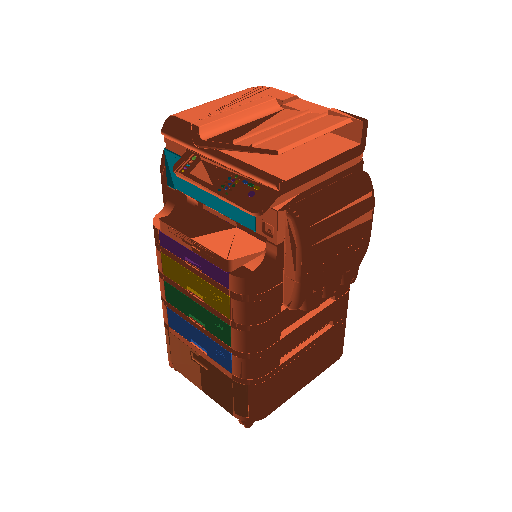

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

Ref GT

d=+0.00m

d=+0.45m

d=+0.89m

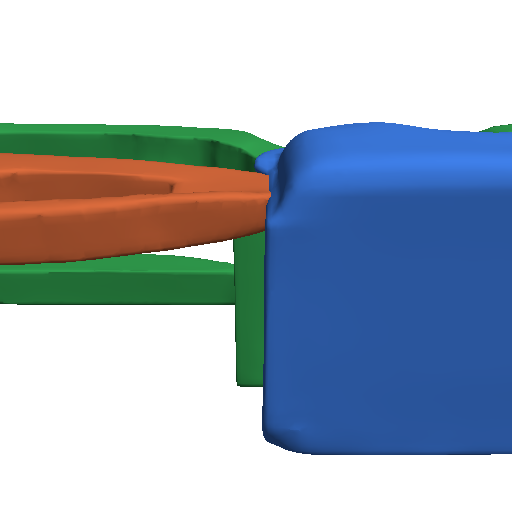

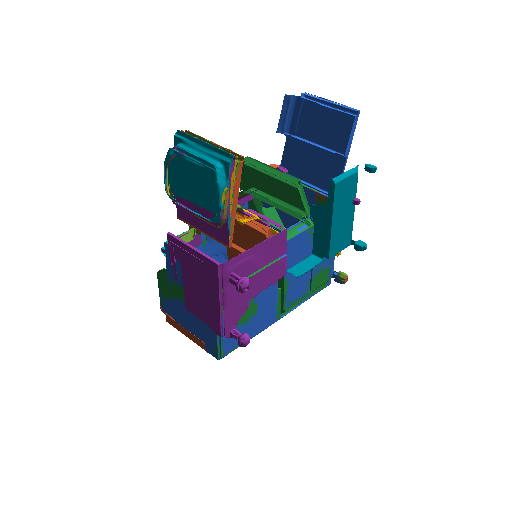

PAct

↑ same input

θ=0°

θ=180°

θ=360°

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；t=0 = reference_object rest pose，不保证等同 raw SDF 的语义 closed；t=1 = range 中绝对值更大的端点。每帧下方为该样本主关节的实际角度/位移。

② 低频 / OOD 类别

weighted score	52.52
part_count_mae	0
joint_F1	0.333
axis° (matched)	2.3
origin err (m)	0.989

失败原因：方向预测精确（2.3°），但 origin 偏差近 1 m。GRScenes 的建筑尺度（窗扇 ~1.5 m）远大于 PAct 训练分布（家电 < 1 m），尺度泛化失败而非结构失败。

改进方向

1. AABB 长边归一化训练 + 反归一化预测
2. 跨源 fine-tune（加入 ArtVIP/GRScenes）
3. 数据源 one-hot 条件注入 latent

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

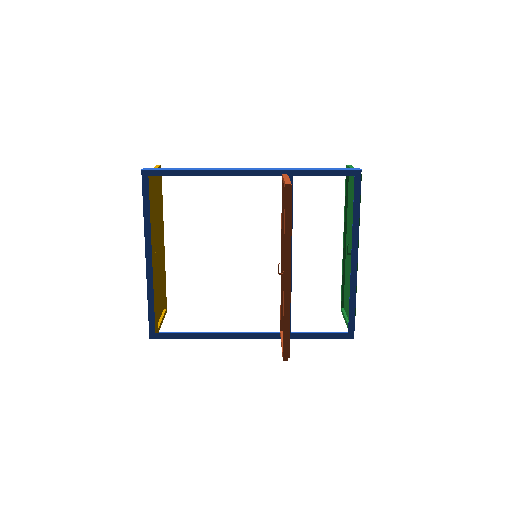

Ref GT

θ=0°

θ=45°

θ=90°

PAct

↑ same input

θ=0°

θ=180°

θ=360°

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；t=0 = reference_object rest pose，不保证等同 raw SDF 的语义 closed；t=1 = range 中绝对值更大的端点。每帧下方为该样本主关节的实际角度/位移。

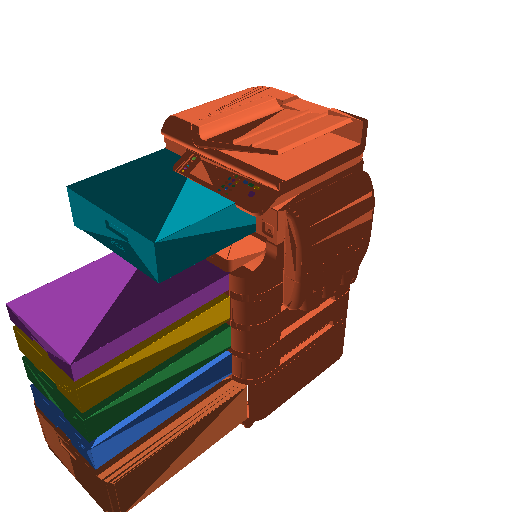

③ 重度自遮挡

weighted score	52.60
part_count_mae	0
joint_count_mae	4
joint_F1	0.222
axis°	2.2

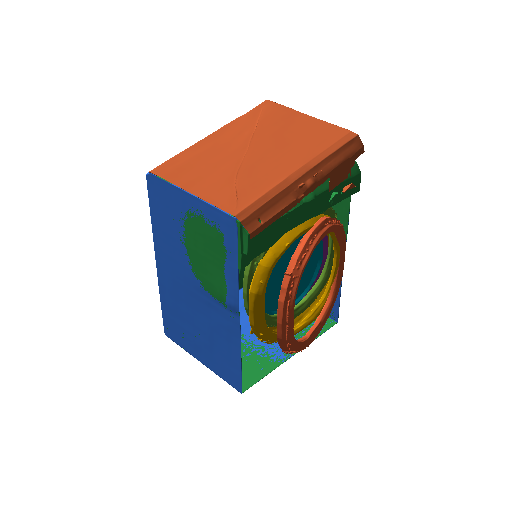

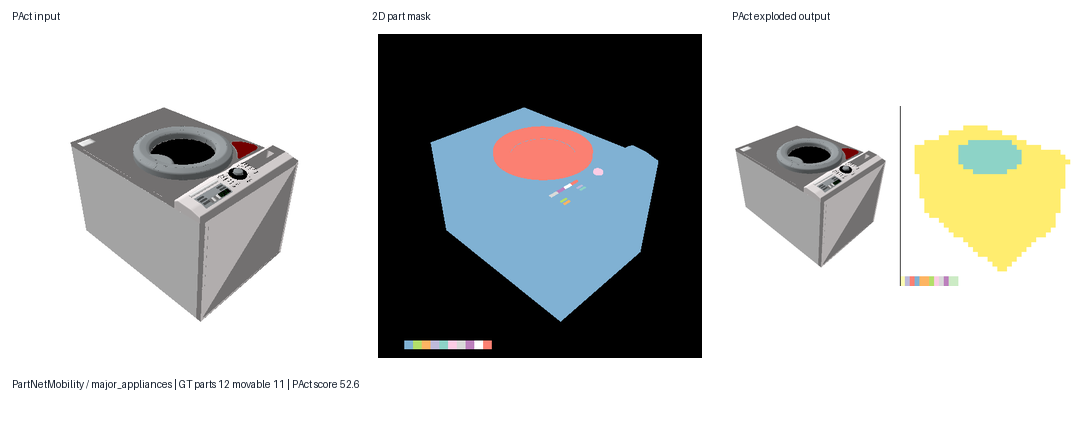

失败原因：被预测出的关节方向都很准（2.2°），但看不见的 movable part 直接被放弃。Source GT 是 14 links / 13 joints；PAct-ref GT 折叠 fixed 后是 12 parts / 11 movable，其中 raw movable = 9 个 prismatic + 2 个 revolute。当前输入视角只能看到少量外侧结构，PAct 既无 RGB 信号、mask 也只覆盖可见像素。与 diagnostics_20260514 的 occluded → recall = −0.27 相关性一致。

GT 诊断修正（#3）：原页面把 source joint 数、PAct-ref movable 数和抽屉数量混在一起，且 state grid 的代表 caption 被最大的 revolute 角度主导；9 个 prismatic 的 range 只有 0.002 m，在这张 2D 预览里几乎不可见。因此这里的 GT 图只能看作 PAct-ref 关节驱动诊断，不再作为“抽屉全部打开”的视觉证据。

改进方向

1. 多视角条件（2–3 帧拼接）
2. 对称性先验（家电对称多）
3. 不可见 part 也参与训练监督（不是输入）

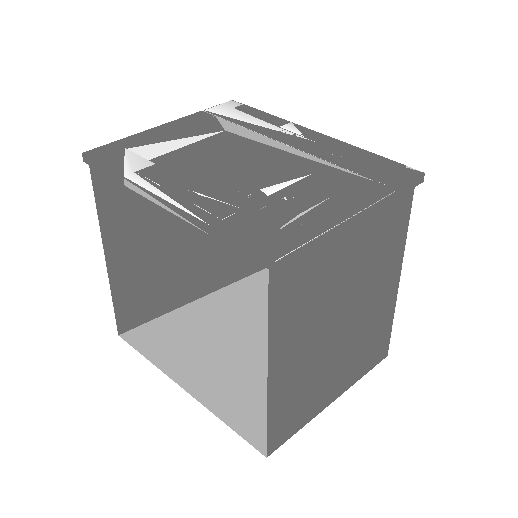

Input RGB

rest (t=0)

diagnostic mid

diagnostic end

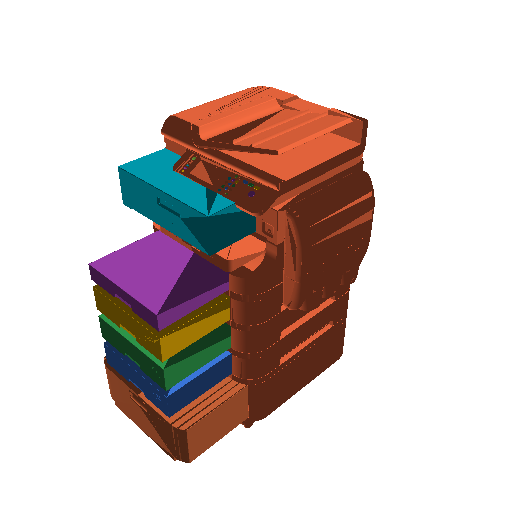

Ref GT

θ=0°

rep. revolute θ=45°

rep. revolute θ=90°

PAct

↑ same input

θ=0°

θ=180°

θ=360°

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；#3 的 GT caption 只标代表 revolute，不能覆盖 9 个微小 prismatic 关节。

④ 小 part / 薄结构

weighted score	35.50
part_count_mae	0
joint_F1	0.000
axis°	90.0
对照 #27 scissors_21	55.62 / F1 0.5

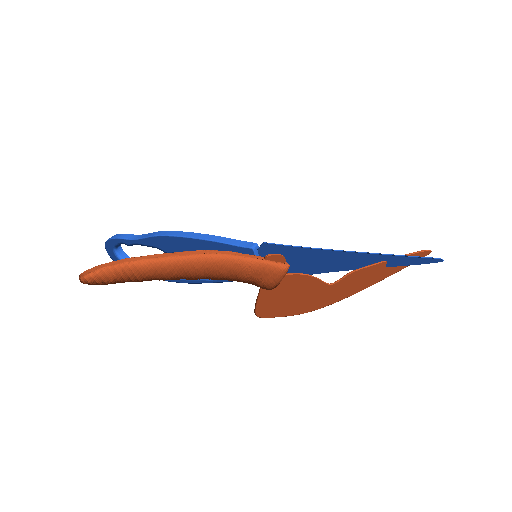

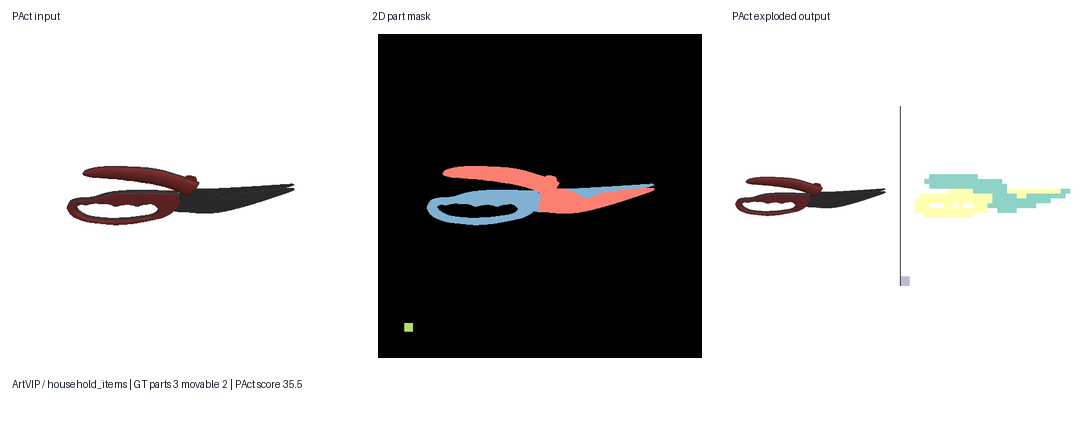

失败原因：薄物体（厚度方向只有 1–2 voxel），SLAT 解码网格分辨率不足以支撑轴向回归。同类对照：#27 同样是剪刀但稍厚，PAct 命中 2/3 关节 —— 同一类别内 PAct 表现剧烈分化。

改进方向

1. 提高 SLAT 解码网格分辨率（或多尺度）
2. SDF/mesh 替换 voxel SLAT
3. 独立关节预测分支（不依赖 part voxel 支持）

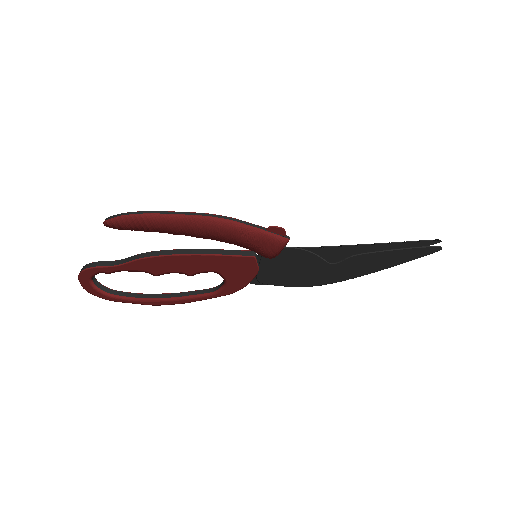

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

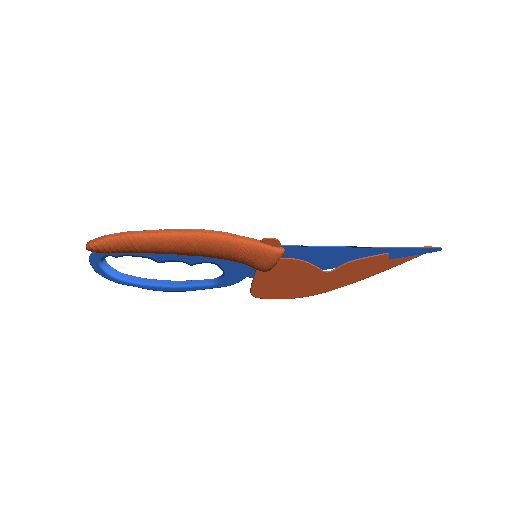

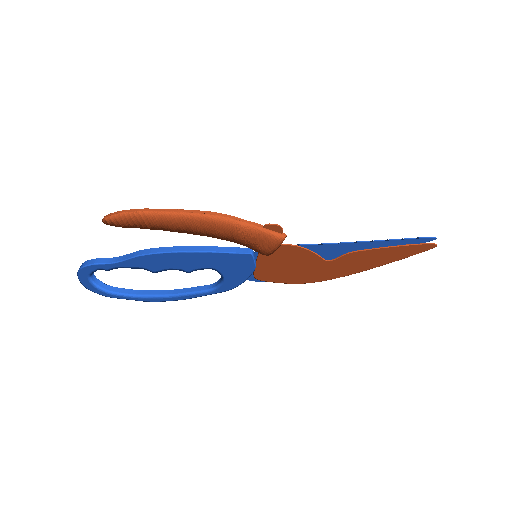

Ref GT

θ=0°

θ=10°

θ=20°

PAct

↑ same input

θ=0°

θ=-28°

θ=-55°

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；t=0 = reference_object rest pose，不保证等同 raw SDF 的语义 closed；t=1 = range 中绝对值更大的端点。每帧下方为该样本主关节的实际角度/位移。

⑤ 关节参数（轴向）错（最干净的演示）

weighted score	41.26
part_count_mae	0
parent_child_acc	1.0
tree validity	1
joint_F1	0.000
axis°	90.0

失败原因：所有结构性指标都满分（part / parent-child / tree validity），但轴向完全错。从正面看 hinge 在左 / 在上是局部对称的 —— 方向歧义在单视角 RGB 下有合理性。

改进方向

1. 多假设输出：axis 分支输出 k 个候选 + 置信度
2. 物理一致性 loss：用 part 运动序列对齐 RGB 中的缝隙/阴影
3. VLM-as-prior：让大模型猜"门往哪边开"作为软先验

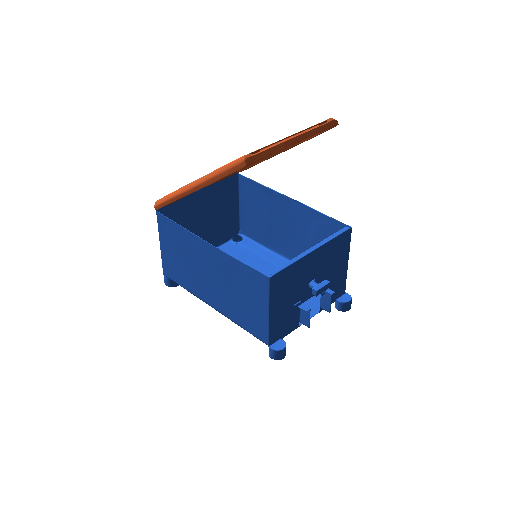

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

Ref GT

d=+0.00m

d=+0.15m

d=+0.30m

PAct

↑ same input

θ=0°

θ=36°

θ=72°

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；t=0 = reference_object rest pose，不保证等同 raw SDF 的语义 closed；t=1 = range 中绝对值更大的端点。每帧下方为该样本主关节的实际角度/位移。

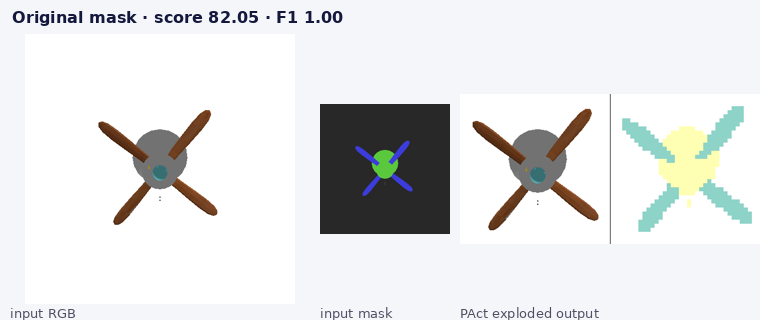

⑥ 2D mask 依赖（输入扰动消融）

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

Ref GT

PAct orig

↑ same input

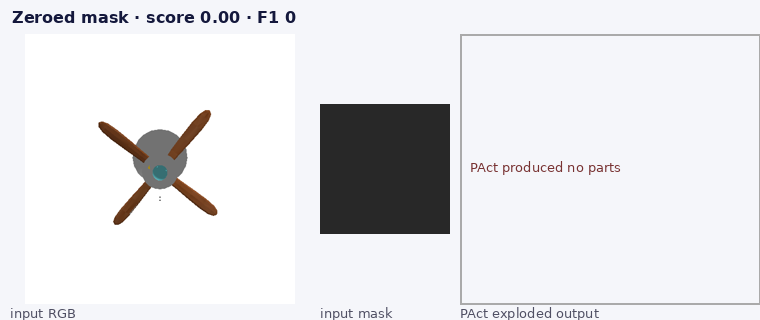

PAct mask=0

↑ same input

PAct 没有产生任何 part（part_count=0，无 mesh 可渲染）

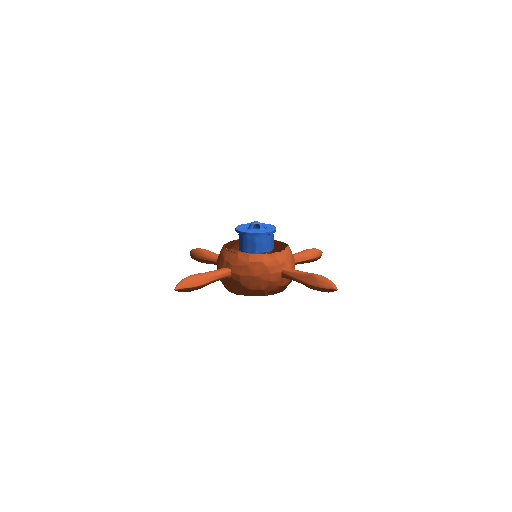

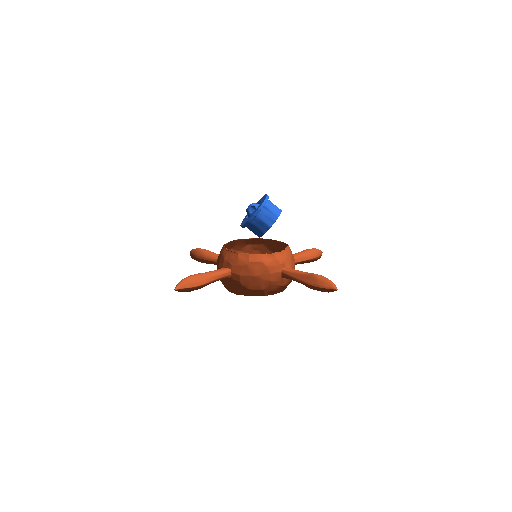

PAct noise

↑ same input

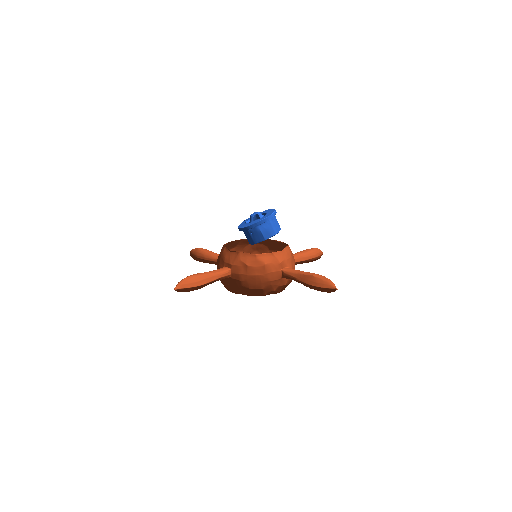

同一 PAct-ref GT、同一视角，三种 mask 输入下 PAct 的开/合状态对比；t=0 = 关节角度 0 (rest)，t=1 = 关节 range 中绝对值更大的端点。

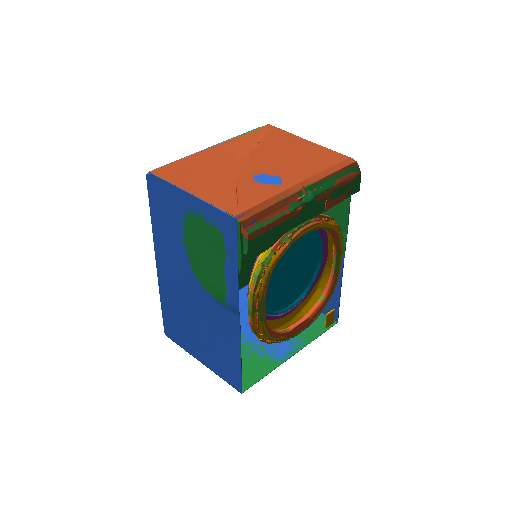

⑦ 拓扑 / 关节树不一致

weighted score	51.77
part_count_mae	3
joint_count_mae	4
joint_F1	0.333
axis°	8.8
tree validity	1

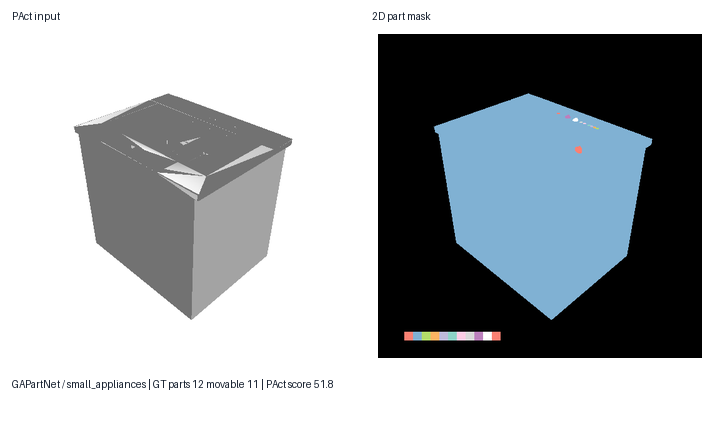

失败原因：cardfix 修复了 mask 入口，但 PAct 在生成阶段又"合并"了 3 个 part（输出 9 / PAct-ref GT 12）。diagnostics_20260514 报告 73% 的输出有兄弟 part AABB 重叠 > 50%，印证拥挤场景下倾向"少生成几个"。

GT 诊断修正（#7）：交互式 3D viewer 已改用 raw/source-faithful GT，并从 raw mobility_v2.json 恢复 8/9/10 三个 knob 的不同 revolute origin；旧 2D state 预览不可作为 open/closed 证据。

改进方向

1. part query 之间加 DPP/NMS-style 排斥项
2. Stage-1 part token 数加 cardinality loss
3. 后处理 graph-cut 拆分高重叠 part

Input RGB

rest frame

same GT frame

same GT frame

Ref GT

identical render

identical render

identical render

PAct

↑ same input

θ=0°

θ=180°

θ=360°

状态预览 · #7 的旧 2D GT 三帧不可作为真实开合证据；请用交互式 3D 查看器检查 raw GT 的 part/tree/axis 与 PAct 的差异。

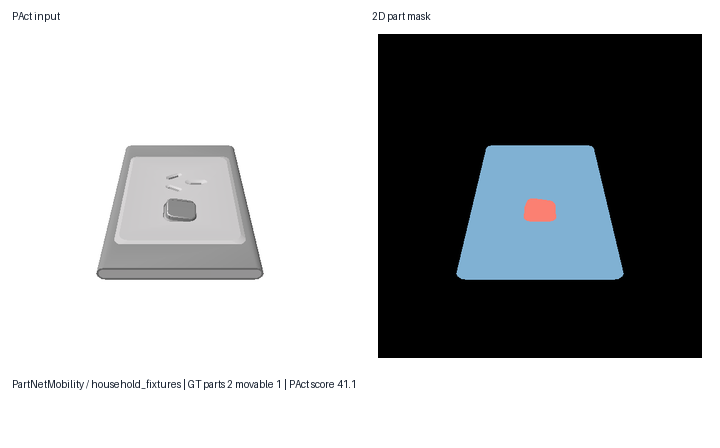

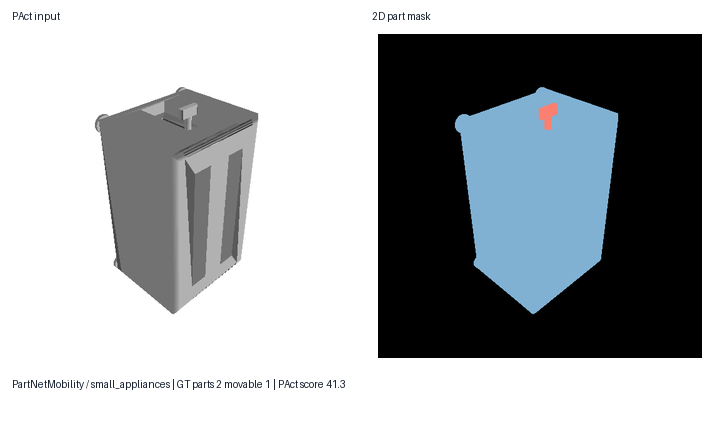

⑧ 简单物体也翻车

weighted score	41.13
part_count_mae	0
joint_F1	0.000
axis°	90.0
PM-easycase 8 样本均值	F1 = 0.125

失败原因：与现象 5 同根 —— 简单物体反而陷入局部对称歧义。pm_easycase_probe 选了 8 个最易的 PM 样本，整体 mean F1=0.125；其中仅 #62 命中 F1=1.0，其余 7 个全部 F1=0。87.5% 的最易样本仍然完全失败。复杂物体反倒因 part 多互相约束而保住下限。

改进方向：同现象 5（多假设 + 物理一致性 + VLM prior）；额外建议在"门/抽屉/柜门"这一最常见可动结构上专门 fine-tune 把 F1 拉到 > 0.5。

Input RGB

closed (t=0, rest)

mid (t=0.5)

open (t=1.0)

Ref GT

θ=0°

θ=10°

θ=21°

PAct

↑ same input

θ=0°

θ=180°

θ=360°

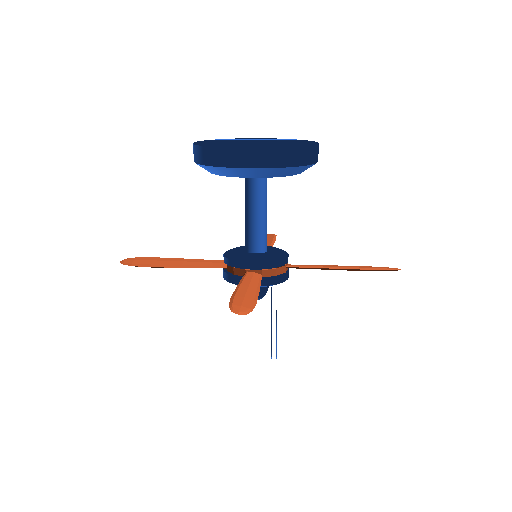

状态预览 · PAct-ref GT 与 PAct 在同视角下用 t∈[0,1] 驱动各自关节；t=0 = reference_object rest pose，不保证等同 raw SDF 的语义 closed；t=1 = range 中绝对值更大的端点。每帧下方为该样本主关节的实际角度/位移。

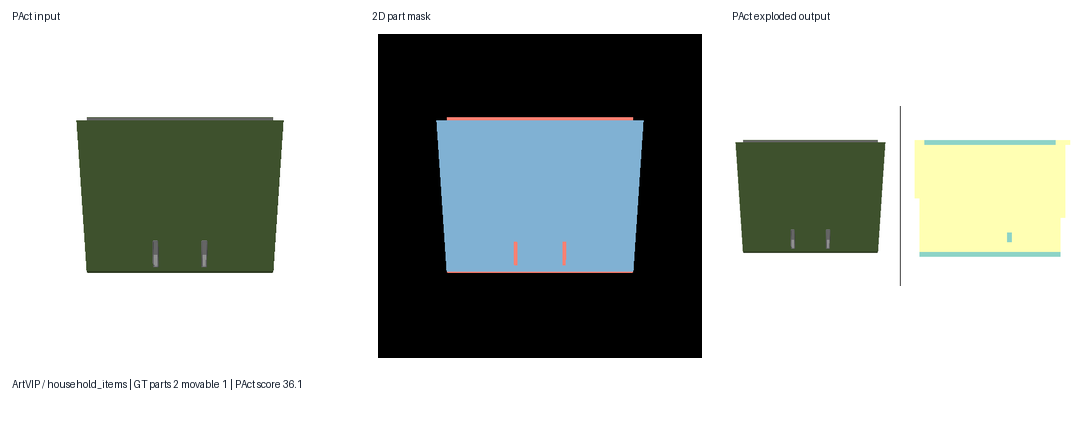

⑨ 纹理 / 外观歧义

weighted score	36.09
part_count_mae	0
joint_F1	0.000
axis°	90.0

失败原因：双重打击 —— 几何薄（同现象 4）+ RGB 几乎无任何纹理梯度可指示折页方向（封面/封底视觉一致）。这类对象本质上需要外部知识（"文件夹从一侧打开"）。

GT 诊断修正（#9）：PAct-ref 只有 1 个 movable revolute，range = [-1.396, 0] rad；θ=0° 是 reference rest/folded，t=1 对应负方向约 -80° 的打开。reference_object.json 中名为 knob 的 moving part 实际是文件夹活动面板，不应按“旋钮”理解。

改进方向

1. 类别名→关节先验：folder/book/laptop 从模板库检索初始关节
2. VLM-grounded prior（同现象 5）
3. DINOv2 全局+patch token 拼接，让"我看到的是 X"的语义更显式

Input RGB

rest/folded (θ=0°)

opening (θ≈-40°)

open (θ≈-80°)

Ref GT

θ=0° rest/folded

θ=-40°

θ=-80°

PAct

↑ same input

θ=0°

θ=-35°

θ=-69°

状态预览 · #9 使用负向 revolute range；这里的 closed/open 标签按 reference rest → 负角度打开解释，不再把零位写成负角度。

综合洞察

1. Part-decomposition 不再是主要瓶颈 — 9/9 现象里 8 个 part_count_mae=0（cardfix 把这一关基本攻下）。
2. Joint axis 是新的主要瓶颈 — 5/9 现象的 axis=90.0（完全 miss），3/9 在 2–24°，只有 mask_orig 这一理想条件能 0°。
3. 复杂度并不必然导致更差 — #73（Source GT 32 joints / PAct-ref 30 movable）score 44.30，#22（Source GT 2 joints / PAct-ref 1 movable）score 36.09。简单物体落在局部对称歧义死胡同里；复杂物体因 part 多互相约束而保底。
4. Mask 是二值 gate，不是细粒度 hint — 现象 6 消融说明，提升 mask 质量未必能换来输出质量提升；真正缺的是关节方向的多假设/物理约束/外部先验。
5. 跨数据源尺度漂移 — 现象 2 揭示 PAct origin 对尺度泛化弱（窗 origin 误差 ~1 m）。
